Oljeplattformen Alexander L. Kielland som kapsejade 1980: En svetsteknisk analys

Sammanfattning

Den 27 mars 1980 kantrade oljeplattformen Alexander L. Kielland i Nordsjön. På 20 minuter förvandlades en vanlig arbetsdag till Norges värsta industriolycka sedan andra världskriget - 123 av 212 personer ombord omkom. Orsaken spårades till en liten 6mm kälsvets som höll fast ett hydrofonfäste till ett av plattformens bärstag.

Denna rapport analyserar katastrofen ur ett svetstekniskt perspektiv. Dåliga svetsar med bristande inträngning, lamellär skiktbristning i olämpligt material, och avsaknad av volymetrisk oförstörande provning skapade en utmattningsspricka som växte i fyra år innan den slutligen orsakade plattformens kollaps. En mörk historia om hur även de minsta detaljerna i svetstekniken kan få katastrofala konsekvenser.

1. Katastrofen i Nordsjön

1.1 Kvällen då havet tog 123 liv

Kvällen den 27 mars 1980 piskade regn mot oljeplattformen Alexander L. Kielland på Ekofiskfältet i Nordsjön, 320 kilometer öster om Dundee. Vinden ven med 40 knop och vågorna reste sig till 12 meters höjd, men detta var inget ovanligt väder för Nordsjön och plattformen var byggd för att klara mycket värre väder.

Alexander L. Kielland fungerade som boende - en "flotel" (flytande hotell) - för 212 arbetare som jobbade på den intilliggande produktionsplattformen Edda 2/7C. Lite före klockan sex på kvällen var de flesta lediga. Dagskiftet var över och många hade samlats i matsalen eller i biografen. Gångbron som gick mellan de båda plattformarna hade hissats upp enligt rutin som det alltid gjorde vid hårt väder.

Strax före 18:30 hördes en kraftig smäll. Plattformen skakade och började luta dramatiskt. Fem av sex ankarkablar brast samtidigt. Endast en ensam kabel höll kvar plattformen och hindrade den från att kantra helt. I 14 avgörande minuter kämpade den ensamma kabeln mot enorma krafter men klockan 18:53 brast även den, och Alexander L. Kielland kantrade fullständigt.

Av plattformens sju livbåtar med plats för 50 personer i vardera lyckades bara en frigöras korrekt. En livbåt lossasdes upp och ner men besättningen lyckades vända den och rädda 19 män ur vattnet. När natten var över hade 89 personer räddats, men 123 hade omkommit.

1.2 En plattform med historia

Alexander L. Kielland är döpt efter den norske författaren från 1800-talet och byggdes år 1976 på det franska varvet CFEM i Dunkerque. Det var en semi-submersibel rigg (en flytande oljeplattform som delvis sänks ner i vattnet för att få stabilitet), av Pentagone-design - en av elva systemplattformar som byggdes mellan 1969 och 1977.

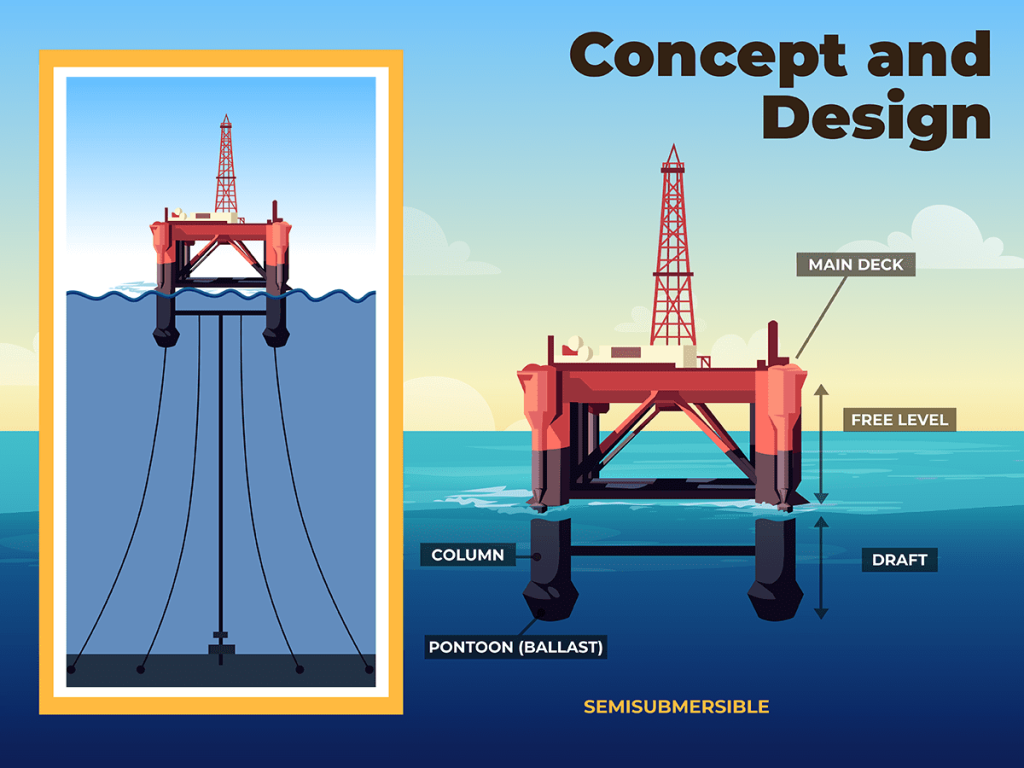

Bild 2: Exmpel av en semi-submersiell rigg

Plattformen var ursprungligen konstruerad som borrplattform av Stavanger Drilling Company men användes aldrig för borrning. Istället modifierades den om till boende med kapacitet för 348 personer. Det 40 meter höga borrtornet fick däremot stå kvar som en markering på horisonten.

Plattformen mätte 103 x 99 meter och vägde 10 105 ton. Konstruktionen bestod av fem cylindriska ben som vilade på en pentagonal ponton (se bild 2). Varje ben förbands med de andra genom stålstag - rör med 2,6 meters diameter och 26 mm godstjocklek. Det var i ett av dessa stag, D-6, kopplat till D-benet, som katastrofen började.

2. Det lilla fästet som blev dödligt

2.1 Hydrofonen ingen tänkte på

För att förstå vad som gick fel måste vi zooma in på en oväntat liten detalj: ett hydrofonfäste. En hydrofon är i grunden en undervattensmikrofon, en sensor som lyssnar på ljud under vatten påsamma sätt som en vanlig mikrofon fångar upp ljud i luften.

På oljeplattformar som Alexander L. Kielland användes hydrofoner under borroperationer för att övervaka vad som hände under vattenytan. De kunde detektera onormala ljud från borrprocessen, upptäcka problem i borrhålet, kontrollera så att utrustning fungerade korrekt och ibland även användas för kommunikation mellan plattformar. Det var ett viktigt säkerhetsinstrument - öron under vatten som skulle varna om något var fel.

För att hålla hydrofonen på plats behövdes ett stabilt fäste. Och på Alexander L. Kielland valde man att svetsa fast ett cylindriskt metallrör med diameter 325 mm och 20 mm godstjocklek, direkt tvärs igenom ett av plattformens bärstag (stag D-6). Detta rör fungerade som hållare för hydrofonen. Röret fästes till det massiva 2,6 meter stora staget med två kälsvetsar, en på utsidan och en på insidan, vardera på bara cirka 6 millimeter.

Det verkade som en enkel, praktisk lösning - ett litet tillbehör monterat på en solid struktur. Men denna till synes oskyldiga konstruktionsdetalj skulle visa sig vara ödesdigert felaktig. Ironiskt nog blev det ett säkerhetsinstrumentet, vars fäste som fyra år efter montering, orsakade den värsta oljeplattformsolyckan i Norges historia.

2.2 Svetsar fulla av fel

När haverikommissionen först undersökte det brutna staget misstänkte man att ett dräneringshål (drainhole) i staget kunde vara orsaken till kollapsen. Men vid närmare granskning blev bilden glasklar - utmattningssprickan hade inte sitt ursprung vid dräneringshålet. Istället hade den startat vid hydrofonfästets svetsfog och vuxit därifrån.

Bilden av det bärgade staget talar sitt tydliga språk: utmattningssprickan hade propagerat runt nästan hela omkretsen av stag D-6 från den defekta svetsfogen vid hydrofonfästet, medan inga sprickor observerades vid dräneringshålet som är utfört med samma typ av fog.

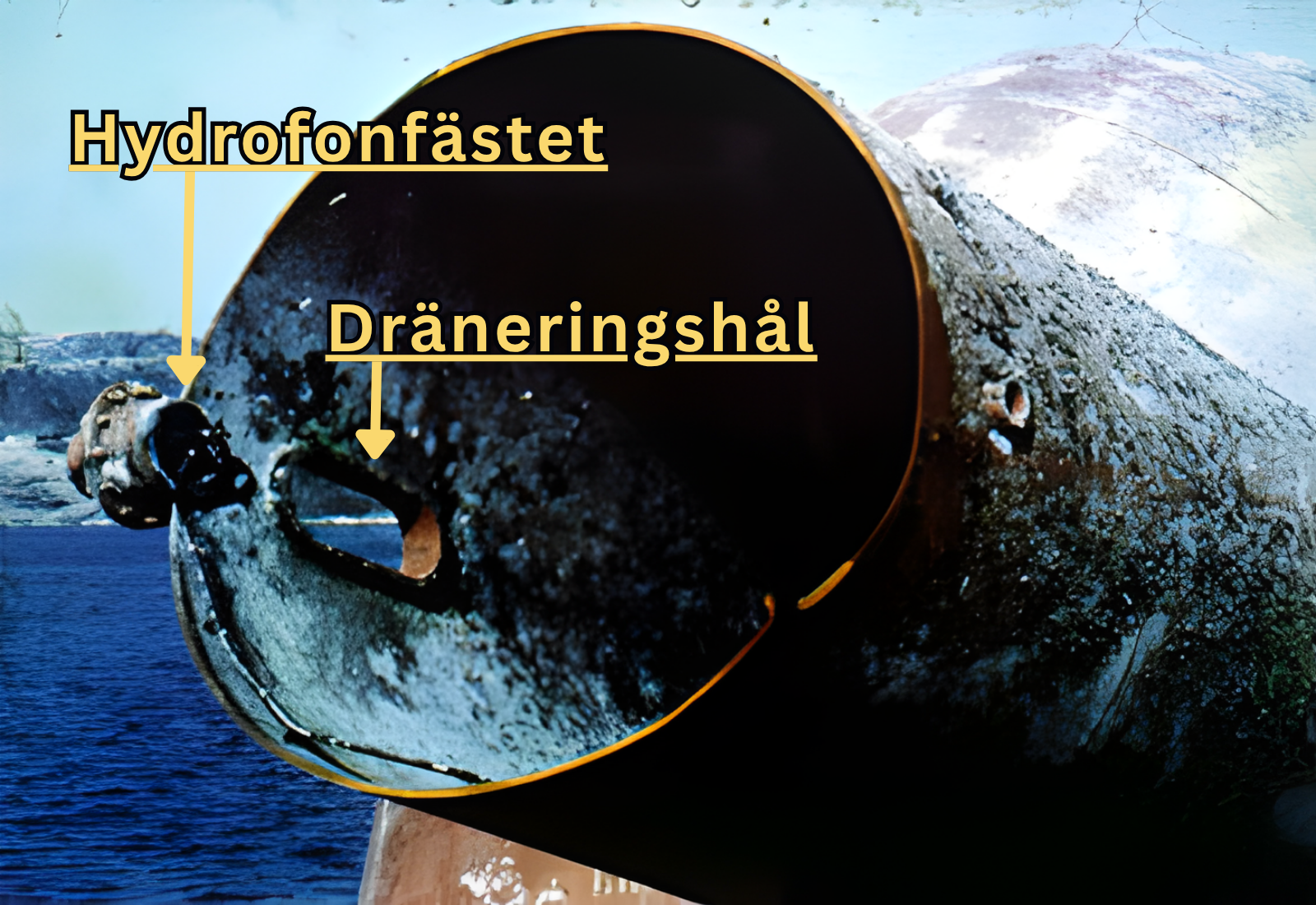

Bild 3: Stag D-6

När haverikommissionen i mars 1981 lade fram sin slutliga utredning var bilden tydlig. Svetsfogarna som höll hydrofonfästet hade omfattande brister:

Inträngningen var dålig. Svetsgodset hade inte smält ordentligt in i hydrofonfästets material utan låg i princip bara pålagt.
Svetsprofilen var otillfredsställande och skapade spänningskoncentrationer.
Och mest alarmerande - betydande sprickbildning hade funnits sedan tillverkningen 1976.

Haverikommissionen kunde bevisa detta eftersom de hittade färgrester på sprickytorna, och denna färg hade endast använts under konstruktionen.

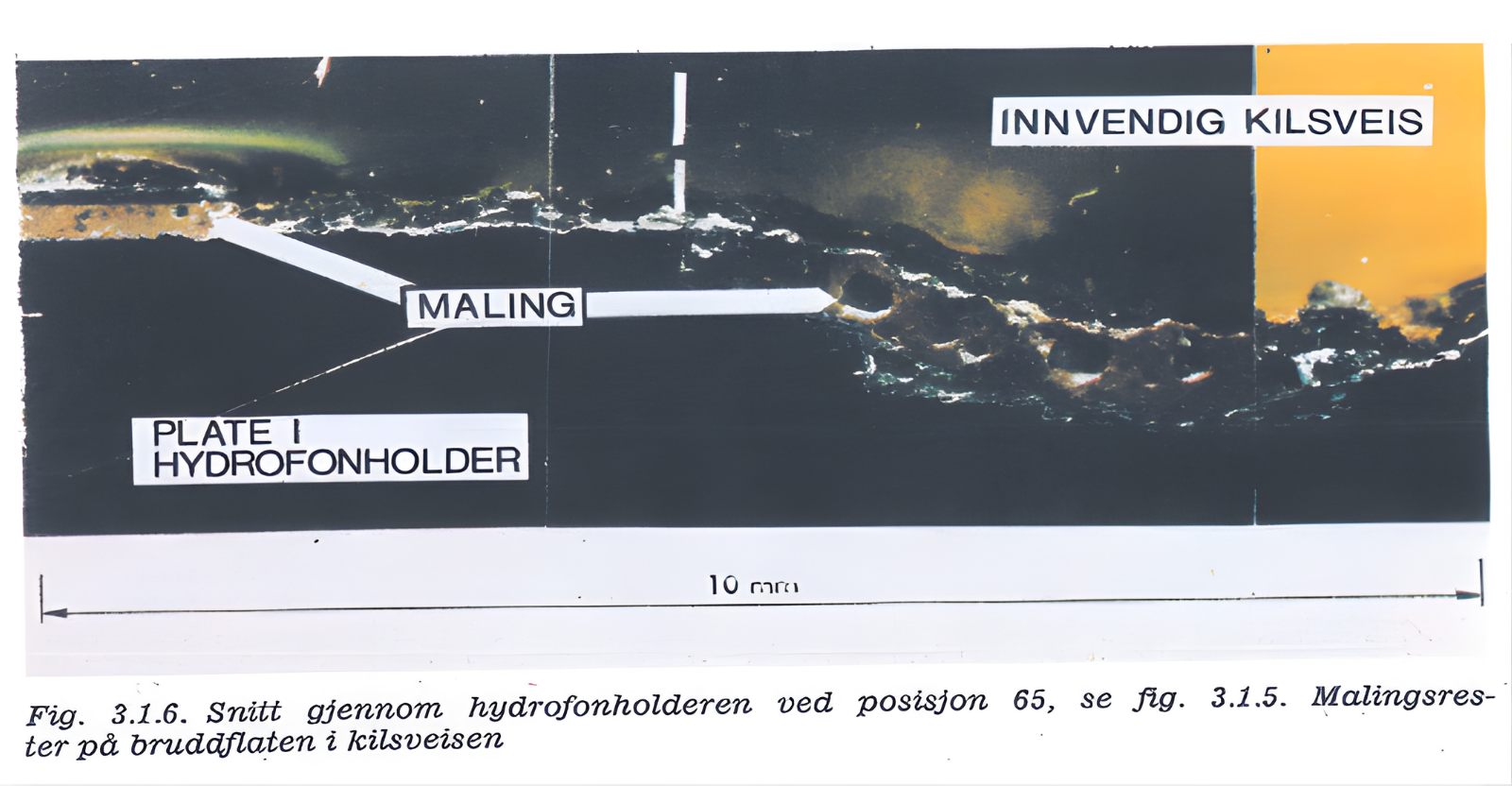

Bild 4: Tvärsnitt genom hydrofonfästets inre kälsvets visar tydliga målingrester (orange/gula fläckar) som trängt in i sprickorna i svetsfogen. Eftersom denna färg endast användes vid plattformens ursprungliga målning 1976 bevisar detta att sprickorna redan fanns vid tillverkningen - fyra år innan katastrofen. Färgen har bokstavligt talat "målat in" defekterna och därmed daterat dem till konstruktionstillfället.

Svetsarna hade alltså varit defekta i fyra år innan plattformen kantrade.

2.3 Material som inte passade

Men svetsfelen var bara halva problemet. Hydrofonfästets material var helt olämpligt för denna tillämpning. Även om den kemiska sammansättningen låg inom specifikation hade materialet mycket dåliga egenskaper i tjockleksriktningen.

När stål varmvalsas dras icke-metalliska inneslutningar (främst oxider och sulfider), ut i valsriktningen. Dessa inneslutningar skapar svaga plan genom materialet och för hydrofonfästet var genomtjocklekssegheten mycket dålig. När detta kombinerades med de dåliga svetsarna uppstod något som heter lamellär skitbristning.

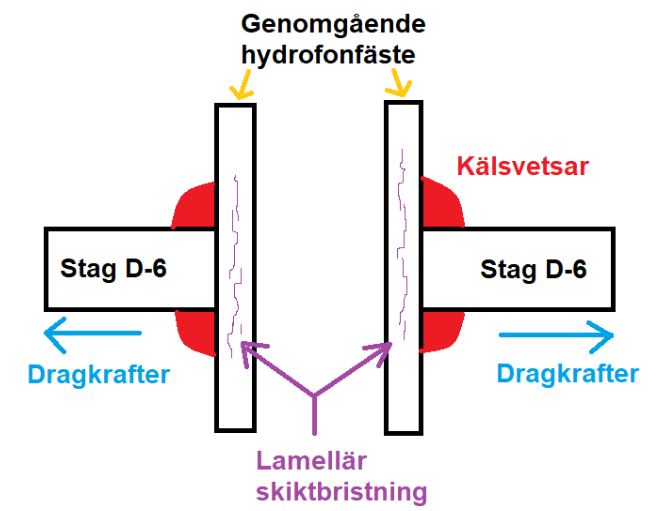

Bild 5: Dragkrafter från stag D-6 (blå pilar) verkade genom kälsvetsarna (röda områden) vinkelrätt mot plåtans valsriktning. Detta skapade lamellär skiktbristning (lila sprickor) - terrass-liknande brott längs svaga plan i materialets tjockleksriktning, orsakade av utvalsade inneslutningar från valsningen. Denna typ av sprickbildning sker inne i materialet och är osynlig vid visuell kontroll.

I Alexander L. Kielland-fallet uppstod betydande lamellär skiktbristning redan under svetsprocessen. Utredarna fann också kallsprickor i grundsvetsarna. Kallsprickor, även kallade hydrogensprickor eller fördröjda sprickor, är sprickor som bildas timmar eller ibland till och med dagar efter svetsningen är utförd. De uppstår när väte, hård materialstruktur (ofta bestående av martensit) och restspänningar samverkar.

3. Utmattningssprickan som växte i tysthet

3.1 Fyra år under Nordsjöns vågor

Med alla dessa defekter på plats när plattformen levererades 1976 började en tyst nerräkning. Varje våg som rörde plattformen, varje vindby, varje vibration från maskiner - allt utsatte konstruktionen för cyklisk belastning.

Stag D-6 utsattes för upprepade lastsväxlingar. Vid svetsdefekterna fanns perfekta startpunkter för utmattningssprickor. Utmattning är fenomenet där material brister vid spänningar mycket lägre än sin nominella hållfasthet om spänningarna upprepas tillräckligt många gånger.

Utmattningssprickor startar alltid vid en spänningskoncentration och svetsfogarna vid hydrofonfästet var ideala: existerande sprickor från tillverkningen, dålig svetsprofil me dålig kraftöverföring, och lamellär skiktbristning som försvagade materialet.

Alexander L. Kielland - Spänningskoncentrationer

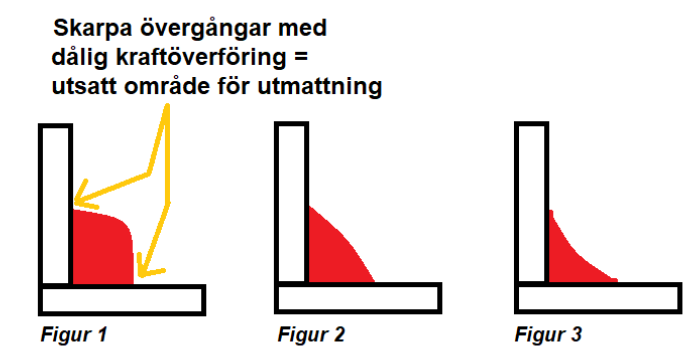

Bild 6: Ju skarpare övergång mellan svets och grundmaterial, desto högre lokala spänningar och större risk för utmattningssprickor. Figur 1 bestående av en konvex svets har skarpa övergångar som är dålig utformning för utmattning. Figur 2 bestående av en struken svets har bättre övergångar som är bättre för utmattning. Figur 3 bestående av en konkav svets har den absolut bästa utformningen när man pratar utmattning. Här finns inga skarpa anvisningar (skapra övergångar) som skapar spänningskoncentrationer. Hydrofonfästets svetsar hade dålig profil som skapade kritiska spänningskoncentrationer där utmattningssprickorna sedan initierade.

Alexander L. Kielland Makrobilder från svetsarna vid hydrofonfästet

Bild 7: Makrobilder från svetsarna vid hydrofonfästet.

3.2 Beviset i brottytan

På stag D-6:s brottyta fann haverikommissionen tydliga strandlinjer - koncentriska mönster som visar hur sprickan vuxit steg för steg. Genom att analysera dessa kunde forskarna rekonstruera sprickans historia.

Deras slutsats var skakande: två separata utmattningssprickor hade initierat från hydrofonfästet på motsatta sidor. Vardera hade vuxit 60-100 mm i ren utmattning innan de började växa snabbare. Till slut hade sprickorna vuxit runt cirka två tredjedelar av stagets omkrets.

Den 27 mars 1980 nådde sprickan kritisk storlek. En något högre våg eller kraftigare vindby och stag D-6 brast.

När haverikommissionen analyserade katastrofen undersöktes också hypotesen att stagets godstjocklek kunde ha varit otillräcklig och att brottet uppkommit genom buckling (utböjning) av rörväggen under belastning. För att testa denna teori genomfördes laboratorieförsök där liknande rör utsattes för belastningar som skulle kunna orsaka buckling-brott.

När ett rör brister genom buckling på grund av underdimensionerad godstjocklek uppvisar brottytan karakteristiska deformationsmönster - väggen böjer sig inåt och viker sig på ett specifikt sätt innan den brister. Det brustna staget D-6 visade inga sådana tecken. Istället var brottmönstret helt förenligt med utmattningsbrott som växte från en initial defekt - hydrofonfästets svetsfogar. Brottytan saknade de bucklingsinducerade deformationerna som testresultaten visat skulle finnas om godstjockleken varit otillräcklig.

Denna observation var viktig eftersom den bekräftade att orsaken till katastrofen inte låg i materialval eller dimensionering av själva staget, utan att det istället var själva hydrofonfästet och den efterföljande utmattningsspricktillväxten som var orsaken.

Alexander L. Kielland inga tecken på buckling

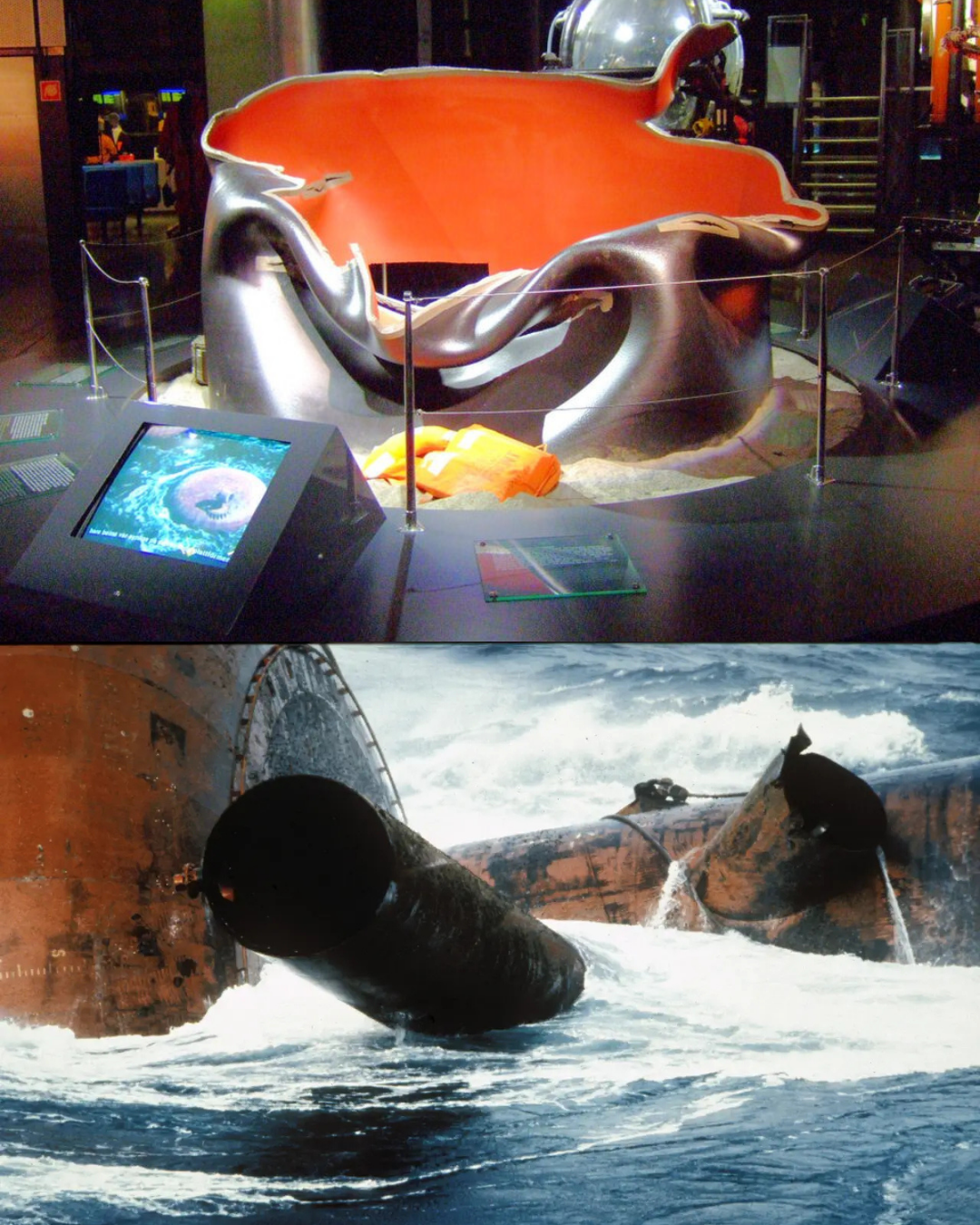

Bild 8: Den övre bilden visar hur det ser ut vid buckling när godset blivit underdimensionerat. Den undre bilden visar hur stag D-6 såg ut. Staget visar inte några tecken på buckling.

3.3 Dominoeffekten

När stag D-6 brast förlorade D-benet sitt primära stöd. De fem andra stagningarna som förband D-benet till plattformen utsattes för plötsliga belastningar, något som de aldrig var dimensionerade för. I snabb följd brast de genom överbelastning när materialet helt enkelt inte orkade mer.

Alexander L. Kielland Konstruktion och sprickinitiering

Bild 9: Konstruktionens uppbyggnad.

Med D-benet borta hade Alexander L. Kielland förlorat en femtedel av sin flytkraft. Plattformen lutade, vatten rann in i pontongerna och däcksstrukturen, lutningen ökade, mer vatten kom in. På bara 20 minuter vände hela plattformen upp och ner.

4. Kontrollen som aldrig gjordes

4.1 Inspektioner som inte såg

Alexander L. Kielland genomgick regelbundna inspektioner - både årliga och fyrårsinspektioner. Ändå upptäcktes inte de dödliga defekterna. Varför?

De metoder som användes var visuell kontroll och magnetpulverprovning. Båda är utmärkta för ytliga defekter men helt blinda för vad som händer inuti en svets. Kälsvetsarna såg förmodligen acceptabla ut utifrån. Färgen maskerade de underliggande sprickorna och den lamellära skiktbristningen inne i materialet var helt osynlig.

4.2 Kompletterande oförstörande provning kunde ha räddat 123 liv

Det som hade behövts utföras var volymetrisk oförstörande provning - antingen genom ultraljud eller radiografi. Med ultraljudsprovning skickas högfrekventa ljudvågor in i materialet. När de träffar en defekt reflekteras de tillbaka som ekon. Personen som utför och utvärderar provningen måste vara certifierad enligt ISO 9712, och kan genom detta avgöra defektens position, storlek och typ.

Ultraljud är särskilt effektivt för lamellär skicktbristning och bristande inträngning. Defekterna fungerar som perfekta reflektorer för ljudvågorna. Om hydrofonfästets svetsar hade provats med ultraljud skulle defekterna nästan säkert ha upptäckts.

Men ultraljud användes inte. Varför? Troligen en kombination av kostnad, brist på riskmedvetenhet (hydrofonfästet sågs inte som kritiskt), otydliga standarder, och svårigheter med att prova den komplexa geometrin med dåtidens utrustning.

Kostnaden för att inte utföra volymetrisk provning blev istället 123 människoliv.

5. Designfel som ingen såg

5.1 Ett fäste som aldrig skulle funnits där

Förutom svetsproblemen fanns en grundläggande designbrist: hydrofonfästet borde aldrig ha monterats där det monterades.

Att svetsa fast ett genomgående rör på ett primärt bärande stag skapar spänningskoncentrationer. Kraftflödet genom staget måste då ledas runt hindret, vilket skapar lokalt mycket högre spänningar än om det inte funnit där. Att borra ett hål genom staget reducerar även tvärsnittsarean vilket i sin tur ökar spänningarna ytterligare. Att använda material med dåliga tjockleksegenskaper skapade dessutom en svag länk. Och i ett förband som detta blir risken för lamellär skiktbrisning särskilt hög.

5.2 Alternativ som aldrig användes

Det fanns bättre sätt. Extern montering på separata stöd. Bultförband istället för svetsning. Material med goda egenskaper i Z-riktningen/tjockleksriktningen (s.k Z-plåt) om svetsning var oundviklig. Eller åtminstone ordentlig dimensionering med utmattningsanalys.

Men inget av detta gjordes. Hydrofonfästet svetsades på, förmodligen som en efterhandskonstruktion och ingen djupare analys gjordes av konsekvenserna.

6. Lärdomar för svetsindustrin

6.1 Det finns inga "oviktiga" svetsar

Alexander L. Kielland-katastrofen påminner oss om att det inte finns några "oviktiga" svetsar i säkerhetskritiska konstruktioner. En 6 mm kälsvets på ett tillsynes sekundärt fäste orsakade 123 dödsoffer.

För oss som arbetar med svetsteknik är lärdomen klar: varje svets vi lägger bär ett ansvar. Vi måste förstå belastningsfallet, välja rätt material, kvalificera genom svetsprocedurer, använda certifierad personal, kontrollera restspänningar, och dokumentera allt.

6.2 Systematisk kvalitetssäkring

Om Alexander L. Kielland hade byggts enligt moderna kvalitetssystem som ISO 3834 kunde flera problem ha förhindrats. Teknisk granskning hade identifierat hydrofonfästet som kritiskt. Kvalificerade svetsprocedurer hade funnits där tester blivit utförda och god kvalité på svetsförbandets egenskaper hade bevisats. Kompetenskrav på personal hade säkerställts där svetsarprövningar hade varit krav och grundläggande kunskaper i visuell kontroll. Kontrollplaner hade specificerat volymetrisk provning för kritiska områden. Materialspårbarhet hade garanterat rätt material. Full dokumentation hade funnits.

7. Konsekvenser som förändrade en industri

7.1 Haveriutredningen och bärgningen

Haveriutredningen, ledd av domare Thor Næsheim, lade fram sina slutsatser 6 april 1981. Rapporten pekade på brister i design, tillverkning, material, inspektion och organisation.

När Alexander L. Kielland kantrade återfanns inte alla som varit på plattformen omedelbart. Räddningsarbetet komplicerades av att plattformen låg upp och ner. Dykare från räddningsfartyget Seaway Falcon, som var först på plats, kunde bara arbeta från utsidan och återfinna kroppar som drivit ut från vraket. Mer än 50 kroppar bärgades på detta sätt medan plattformen fortfarande flöt upp och ner, men ett trettiotal personer förblev saknade inne i konstruktionen.

För de anhöriga blev situationen ohållbar. Kielland-stiftelsen, grundad av överlevande och anhöriga under ledning av Odd Kristian "Kian" Reme vars bror var bland de saknade, drev hårt på för att plattformen skulle vändas tillbaka. Det var inte bara en fråga om att kunna genomföra en fullständig teknisk undersökning – det var framför allt en fråga om värdighet. Familjerna ville få tillbaka sina nära och kära för att kunna begrava dem.

Efter flera misslyckade försök lyckades räddningsteamet vid tredje försöket äntligen vända plattformen i april 1983, nästan tre år efter katastrofen. Operationen genomfördes i Gandsfjorden utanför Stavanger med hjälp av landbaserade vinchar och flytcisterner fästa vid de fyra återstående benen. När plattformen väl låg rätt kunde dykare och räddningspersonal äntligen söka igenom de inre utrymmena.

Sökandet efter de saknade kropparna kunde nu slutföras. Även om inte alla de 30 saknade någonsin återfanns gav vändningen av plattformen en viss avslutning för många familjer.

Efter att sökningar och utredningar slutförts togs beslutet att permanent sänka plattformen i Nedstrandfjorden den 28 september 1983, där den fortfarande vilar.

7.2 Regelverket som skärptes

Trots juridiska komplikationer ledde olyckan till omfattande förändringar:

Det norska Oljedirektoratet införde mycket strängare krav på säkerhet och redundans (extra kapacitet så att om en del ger vika är övriga delar dimmensionerde att klara dessa belastningar utan att kollapsa helt). Strukturer måste nu klara förlust av ett primärt element.
Kraven på oförstörande provning skärptes kraftigt - ultraljud eller radiografi blev obligatoriskt för kritiska svetsar.
Tydligare kommandostrukturer infördes på offshore-installationer med klar beslutsmyndighet för evakuering.
Krav på livräddningsutrustning förbättrades.
Detaljerad utmattningsanalys blev krav för alla kritiska komponenter.

Tragiskt nog var Alexander L. Kielland inte den första semisubmersibla plattformen som drabbades av strukturella problem på 1970-talet.

1977, tre år tidigare, hade plattformen Bravo på Ekofiskfeltet utsatts för en blowout som är när olja och gas sprutar flera meter upp i luften okontrollerat och med massivt tryck. Det var en av de värsta blowouts i Nordsjöns historia.
1976, året innan, hade Deep Sea Driller kollapsat.
Och redan 1975 hade plattformen Alpha drabbats av strukturella problem.

Ett mönster började träda fram som tecken på att offshoreindustrin växte snabbare än säkerhetsförståelsen.

Det tog dock tid innan regelverket hann ikapp verkligheten. Först 1985, fem år efter Alexander L. Kielland-katastrofen, implementerades omfattande nya säkerhetsstandarder. De norska NORSOK-standarderna (Norsk Sokkels Konkurranseposisjon) utvecklades för att säkerställa att norsk offshoreindustri skulle ha världens strängaste säkerhetskrav. NORSOK täcker allt från design och materialval till svetsning, inspektion och kvalitetssäkring specifikt anpassat för de extrema förhållandena på den norska kontinentalsockeln.

7.3 Spridning till andra branscher

Lärdomarna spred sig till andra industrier med svetade konstruktioner under cyklisk belastning: broar, kranar, tryckbehållare, pipelines, vindkraftverk etc. Överallt infördes strängare krav på svetskvalitet, utmattningsanalys och systematisk inspektion.

8. Slutsatser - när den minsta detaljen blir ödesdiger

8.1 En kedja av missade möjligheter

Alexander L. Kielland-olyckan var inte ett enskilt misstag. Det var ett systemfel där brister på många nivåer samverkade:

Design som inte analyserade konsekvenserna av att svetsa hydrofonfästet på ett primärt stag.
Materialval med dåliga tjockleksegenskaper.
Svetsning utan kvalificerade procedurer som gav dålig inträngning och sprickbildning.
Svetsande personal utan svetsarprövningar.
Inspektion som bara täckte ytliga defekter och missade kritiska inre fel.
Organisation med oklara ansvarsförhållanden.
Reglering med otillräckliga krav.

Varje länk kunde ha brutit händelseförloppet. Men ingen gjorde det.

8.2 Priset för att ta genvägar

Det är lätt att tänka att kvalitetskontroll är dyrt. Ultraljudsprovning kostar tusentals kronor per dag. Kvalificering av svetsprocedurer tar tid. Certifierad personal kostar mer.

Men sätt detta mot kostnaden av Alexander L. Kielland: 123 människoliv. Hundratals barn som växte upp utan sina fäder. En nation i chock. En 10 105-tons plattform förstörd. Årtionden av juridiska processer. En industri vars förtroende skadades.

Allt kunde ha förhindrats om rätt kvalitetskontroller hade gjorts under tillverkningen.

8.3 Varje svets bär ett ansvar

Svetsteknik är inte bara praktiska färdigheter. Det är förståelse för metallurgi, hållfasthetslära, utmattning, restspänningar och materialegenskaper. Det kräver disciplin att följa procedurer och processer, och ödmjukhet att erkänna begränsningar. För varje svets vi lägger bär ett ansvar.

För de 123 personer som omkom den 27 mars 1980, svek systemet. Alla säkerhetsbarriärer sviktade och den lilla svetsen som skulle ha hållit gav efter.
